產品分類：直流電源系統

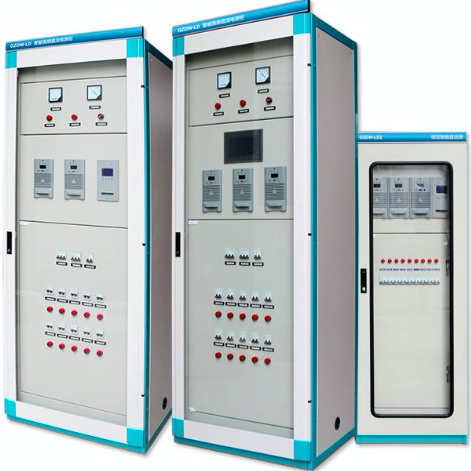

產品名稱：微機型立柜式直流屏
產品型號：GZDW
應用領域：
    GZDW系統微機控制型直流屏，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可做為高壓開關、繼電保護、自動裝置的操作電源和控制電源。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣檢測模塊、電池巡檢模塊、開關量檢測模塊、降壓模塊等構造，具有技術先進、配置合理、測控智能化、操作簡便等特點。可與上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，是無人值守的理想直流電源設備。

產品特點
兩路交流輸入自動切換，確保系統正常運行
超寬的電壓輸入范圍，電網實用性強，可用于環境相對惡劣的場所
采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高
整流模塊采用帶熱插拔，在線維護，方便快捷
充電模塊采用國際最新軟件開關技術，轉換效率高，電磁干擾小
硬件低差自主均流技術，模塊間輸出電流不平衡度典型值±3%
監控可選用液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方便
監控實時對系統運行實施全面檢測和控制
監控可自動對蓄電池電壓充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告警及故障告警
具備手動、自動調壓壓功能及支路絕緣檢測功能
可靠的防雷和高度的絕緣保護措施，確保系統和人身安全
提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇
備有擴展接口可接入外部其他設備

GZDW微機型立柜式直流屏主要技術參數
類     別	名  稱	指     標
		220V系列	110V系列
輸   入   參   數	輸 入 方 式	單相電源L/N/PE或者三相四線制
	輸 入 電 壓	80-285Vac或者380%Vac±15
	頻 率	45-55Hz
輸   出   參   數	直 流 饋 出 回 路	依據實際情況確定
	浮 充 電 壓	198-260Vdc	99-130 Vdc
	均 充 電 壓	220-320 Vdc	110-160Vdc
	紋 波 系 數	≤0.5%（典型值0.5%）
	穩 壓 精 度	≤0.5%（典型值0.1%）
	穩 流 精 度	≤±0.5%
	充 電 模 塊 間 電 流不 均 衡 度	≤±0.5%（典型值3%，50%-100%額定負載）
保  護  參  數	輸 入 過 壓 切 換 點	470±5Vac
	輸 入 欠 壓 切 換 點	324±4Vac
	充電模塊輸出欠壓告警	198V	99V
絕  緣  特  性	輸 出 對 地	2KVac，漏電流≤30mA，時間1min，無飛弧
	輸 入 對 地
	輸 入 對 輸 出
環  境  溫  度	工 作 環 境 溫 度	0゜C-40゜C
	儲 存 環 境 溫 度	-25一70゜C
音   響   噪   音		≤55dB
機  械  參  數	單 個 機 柜 外 形 尺寸（高×寬×深）	2260mm×800mm×600mm
	單個機柜重量	＜200kg（不包含模塊、監控單元和降壓硅鏈）


本公司另有GZDW壁掛直流屏系列（110V/220V/;12—38AH）,為小容量直流操作電源系統專項制作。一體化設計，
體積小，結構簡單，適宜壁掛使用，具有與自動化系統連接的接口，能獨立構成系統。
