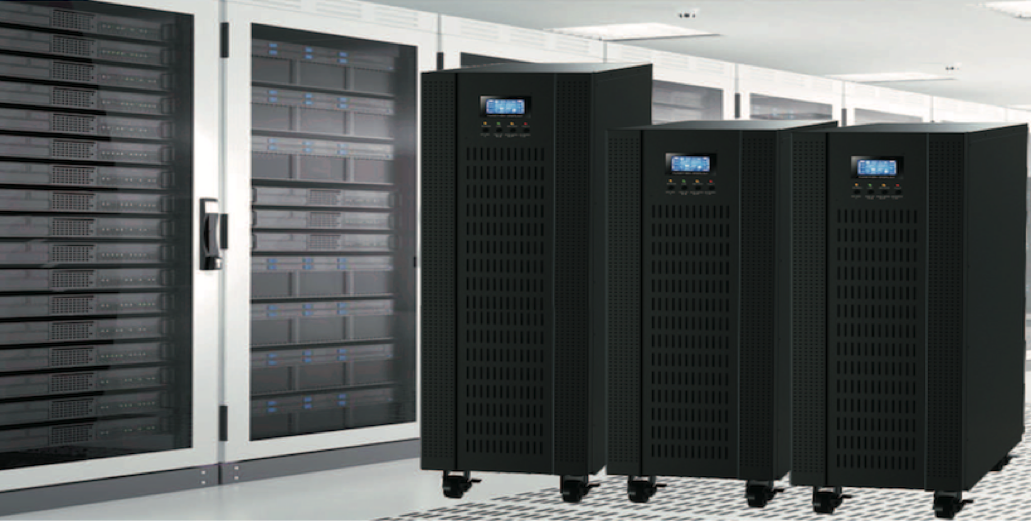

GDHF60 10KL-40KL高頻在線式三進三出系列產品介紹及應用領域
GDHF60系列為全智能型高頻純在線式UPS，容量包括10KVA~40KVA三進三出。
GDHF60系列充分凝聚了冠電企業尖端技術精華，整機采用全球最先進的32位高速CPU控制技術及40KHz高頻控制技術，體積小，重量輕，工作效率高；零轉換設計與純正弦波輸出技術確保GDHF60系列廣泛適用于各類負載。該系列產品是商用服務器、PC服務器及外圍設備、通訊機網絡設備、家用辦公計算機及其他精密電子設備可靠的電源保護神。
該系列產品廣泛應用于數據處理中心、主機系統、集成計算機網絡、ISP服務商、電信、計算機房等。
GDHF60系列產品性能特點
智能數字化，可靠性更高
◎DSP數字控制技術
采用先進的DSP數字化控制技術，全數字化的TI高性能DSP控制技術，使數據精確迅速。UPS性能更加穩定，品質更加可靠。
◎強大的智能化管理功能，UPS提供了豐富的可擴展智能化管理功能，可安裝WinPowerCMC監控卡、SNMP卡、AS400卡。
◎高輸入功率因數
采用數字化控制的有源功率因數校正技術(PFC)，使輸入功率因數高達0.99以上，有效的避免電網環境受到污染，以達到節約能源，降低系統成本的目的。
多功能設計，安全性更好
◎開機自診斷功能
上電及開機時，UPS即開始對關鍵工作電路（逆變器、電池、負載等）進行檢查，便于及時發現問題，避免產生任何損失。
◎輸入零火線偵測功能
為了避免UPS市電輸入零火線反接，1~3KVA機器均具備零火線反接偵測功能。
采用高精度SMD技術，精密度更高
GDHF60系列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于高集成電路的安全運行，可靠性和精度增加100%。
高精度SMD技術完全清除了由芯片自身產生的各種高頻信號對其他芯片的干擾，從而讓各個芯片模塊能夠不受干擾的正常工作，抗干擾性大為改善。GDHF60系列全面采用SMD技術，耐高溫、準確度高、濾波性能極好，整機性能更加穩定，更牢固耐用，使用壽命增加了80%。
寬輸入電壓及頻率范圍，提高電池壽命
極寬的輸入電壓及頻率范圍，即使在電力環境非常惡劣的地區也能正常供電，減少電池放電次數，提高了電池使用壽命。
采用集群式信息處理技術，管理更便捷
GDHF60系列采用集群式信息處理技術，一目了然的控制面板將UPS的運行狀況、負載情況、電池供電狀況等清晰地指示在面板上，讓用戶隨時掌握UPS供電質量及應用環境的變化。
環保設計，與用戶環境的融合更友好
◎高輸入功率因數，能源更清潔，電源輸入端采用功率因數校正技術（PFC）使輸入功率因數大于0.95，消除UPS對市電電網的污染。
◎消音裝置，更環保，面板上有警報消聲功能鍵，可免除不必要的尖銳報警聲，電池低壓時，報警聲恢復。
基于生命周期評價理論精密研制，更節能
經科學的生命周期評價，GDHF60系列采用了經氟碳工藝處理的機箱外觀，環保耐用，歷久如新；
采用新型調速渦流風扇，散熱性能優異，高度節能；
采用無環流控制電路，節電性能良好；
采用先進的數字電路及高精度SMD技術，整機壽命同比延長了80%。
技術參數表

機種		GDHF6010L	GDHF6020L	GDHF6030L	GDHF6040L
容量		10kva/8kw	20kva/16kw	30kva/24kw	40kva/32kw
相位		三進三出
輸入參數
額定電壓		3*400Vac(3Ph+N)
電壓范圍		190-520vac（三相3-phase）@50%負載，305-478vac(3-phase)@100%負載
頻率范圍		46-54Hz或56-64Hz
功率因素		≧0.99@100%負載
輸出參數
輸出電壓		380Vac(3Ph+N)，220Vac(L+N)
電壓范圍（電池模式）		±1%
頻率范圍（同步校正范圍）		46-54Hz@50 Hz／56-64Hz@60 Hz
頻率范圍（電池模式）		50 Hz或60 Hz±0.1%
浪涌比率		3:1（最大）
諧波失真		≦2% THD（線性負載）；≦5% THD（非線性負載）
轉換時間	交流到直流	0ms
	逆變到旁路	0ms
波形（電池模式）		純凈正弦波
效率	市電模式	90.5%	91.5%	91.3%	92%
	電池模式	87%	88%	88%	88%
	ECO模塊	96%
蓄電池型號		取決于申請商
最大充電電流		4.0	4.0	8.0
充電電壓		273Vdc±1%
LCD和LED雙界面		負載大小、電池容量、市電模式、電池模式、旁路模式、故障指示
警告聲音
電池模式		每4秒響一聲
電池電量低		每1秒響一聲
過載		每0.5秒響一聲
錯誤		連續鳴響
物理參數	寬*深*高mm	250*592*826	250*592*826	300*815*1000	300*815*1000
	重量（kg）	38	60	64	72
使用環境濕度		20%-90% RH @0-40℃（不結露）
噪音		少于60dBA@1m
控制管理
RS232和USB		適合于目前所有操作系統，電源管理可選SNMP管理與網絡管理
